F-22 Raptor




General characteristics

Crew: 1
Length: 62 ft 1 in (18.90 m)
Wingspan: 44 ft 6 in (13.56 m)
Height: 16 ft 8 in (5.08 m)
Wing area: 840 ft² (78.04 m²)
Airfoil: NACA 64A?05.92 root, NACA 64A?04.29 tip
Empty weight: 43,430 lb (19,700 kg)
Loaded weight: 64,460 lb (29,300 kg)
Max takeoff weight: 83,500 lb (38,000 kg)
Powerplant:Pratt & Whitney F119-PW-100 Pitch Thrust vectoring turbofans
Dry thrust: 23,500 lb (104 kN) each
Thrust with afterburner: 35,000+ lb (156+ kN) each
Fuel capacity: 18,000 lb (8,200 kg) internally, or 26,000 lb (11,900 kg) with two external fuel tanks

Performance

Maximum speed:

At altitude: Mach 2.25 (1,500 mph, 2,410 km/h)
Supercruise: Mach 1.82 (1,220 mph, 1,963 km/h)
Range: >1,600 nmi (1,840 mi, 2,960 km) with 2 external fuel tanks
Combat radius: 410 nmi[218] (471 mi, 759 km)
Ferry range: 2,000 mi (1,738 nmi, 3,219 km)
Service ceiling: 65,000 ft (19,812 m)
Wing loading: 77 lb/ft² (375 kg/m²)
Thrust/weight: 1.08 (1.26 with loaded weight & 50% fuel)
Maximum design g-load: -3.0/+9.0 g

Armament

Guns: 1× 20 mm (0.787 in) M61A2 Vulcan 6-barreled gatling cannon in starboard wing root, 480 rounds

Air to air loadout:

Air to ground loadout:

Hardpoints: 4× under-wing pylon stations can be fitted to carry 600 US gallon drop tanks or weapons, each with a capacity of 5,000 lb (2,268 kg).

Avionics

  • RWR (Radar warning receiver): 250 nmi (463 km) or more
  • Radar: 125–150 miles (200–240 km) against 1 m2 (11 sq ft) targets (estimated range)
  • Chemring MJU-39/40 flares for protection against IR missiles.

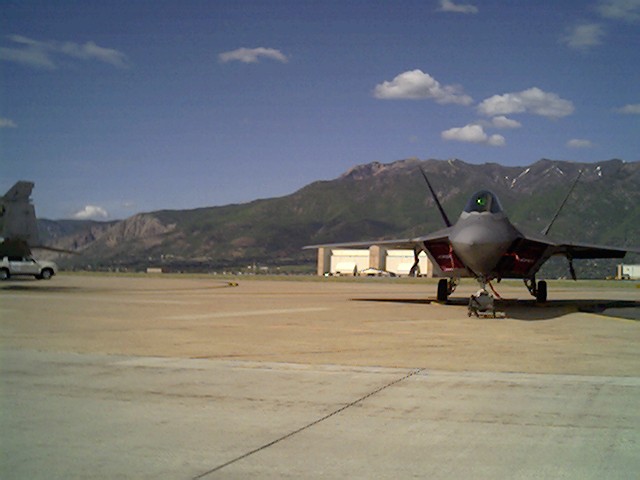

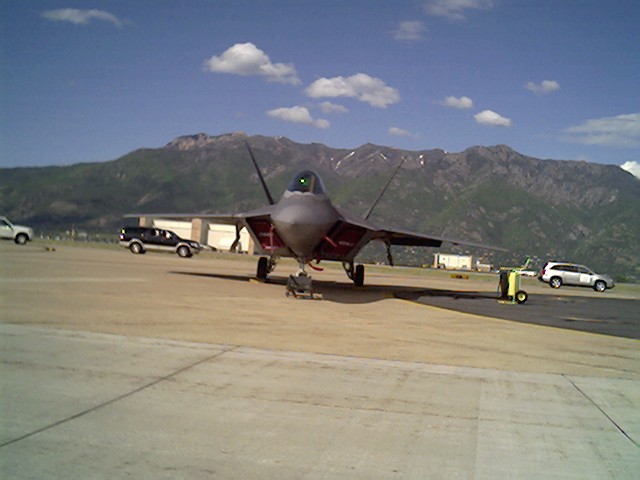

F-22 Raptor

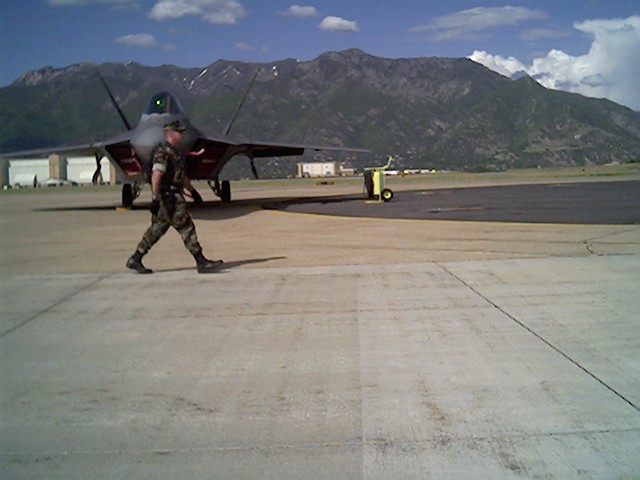

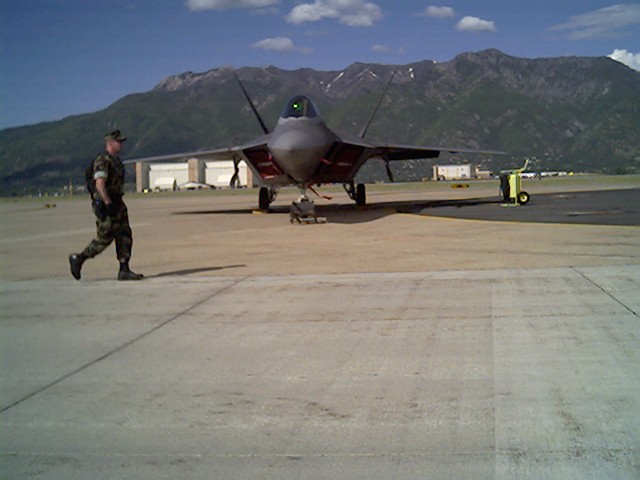

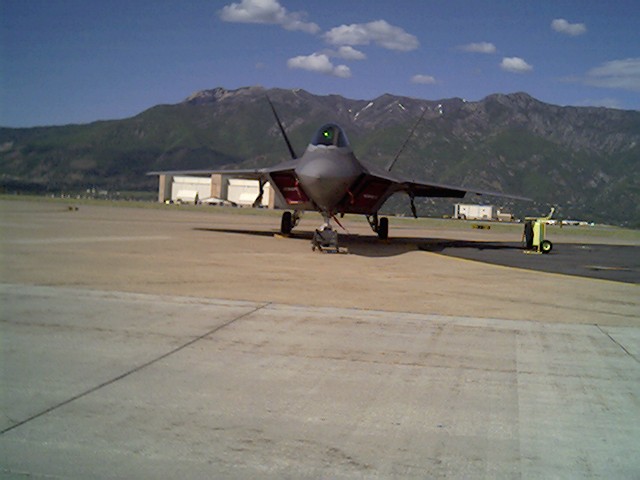

F-22 Raptor

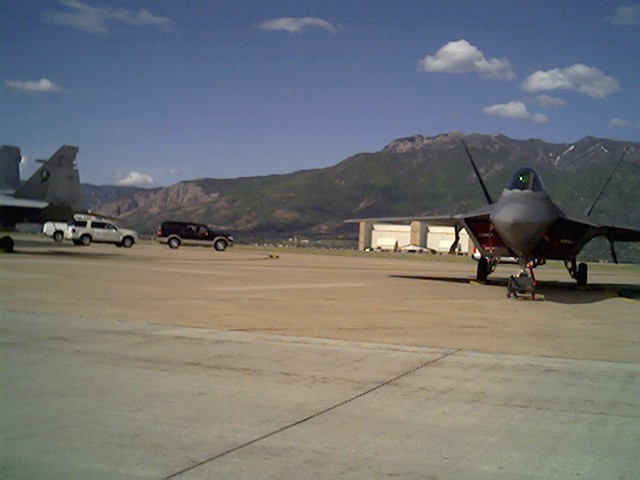

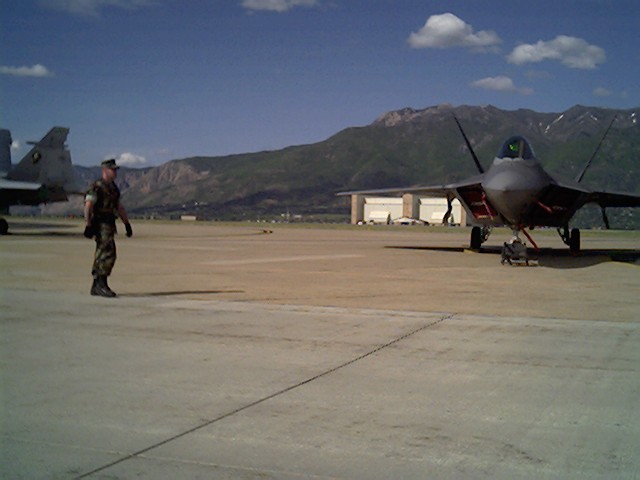

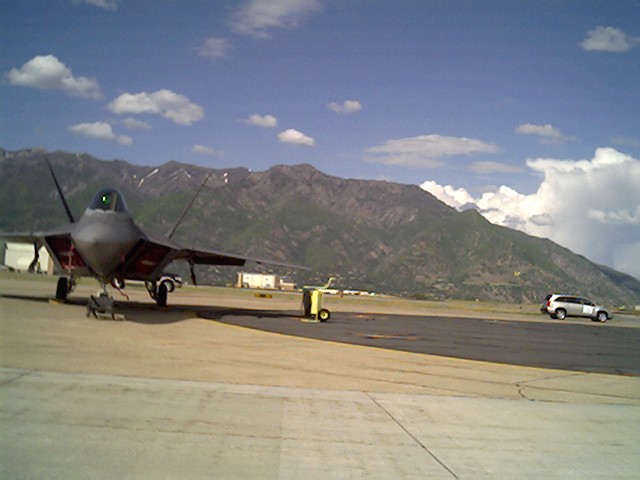

F-22 Raptor

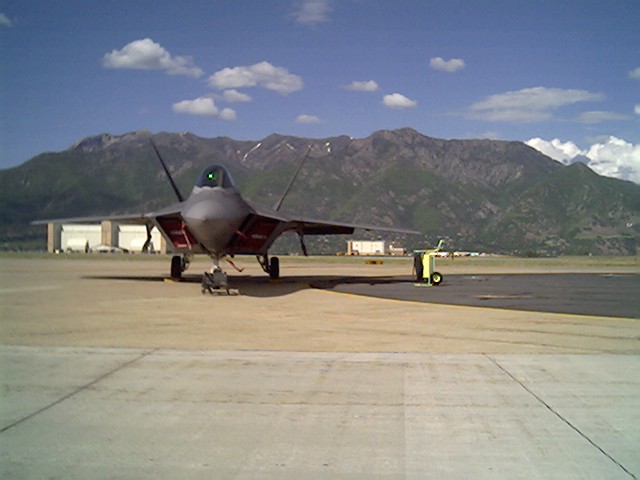

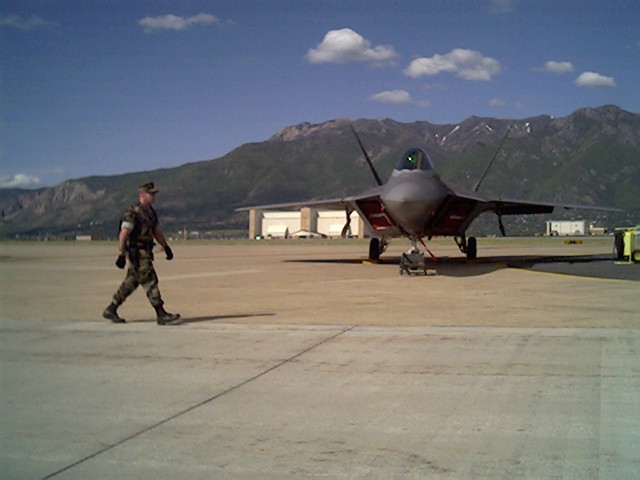

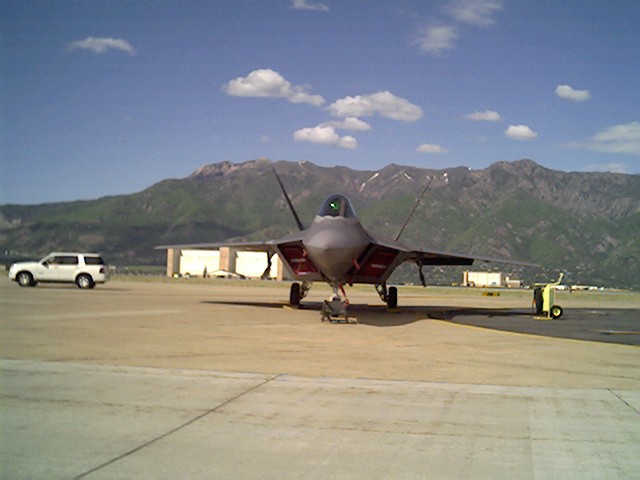

F-22 Raptor

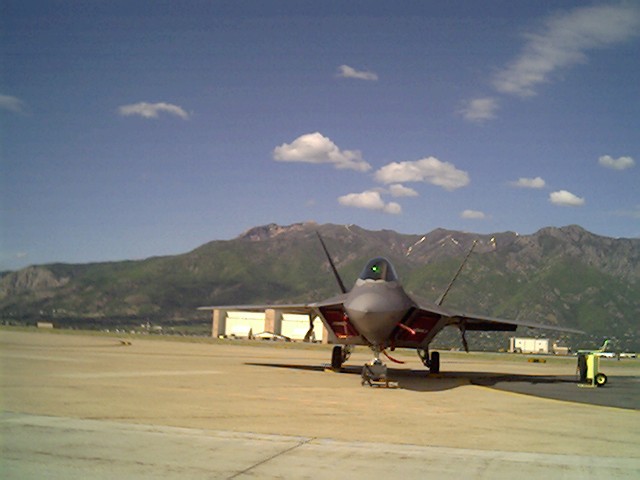

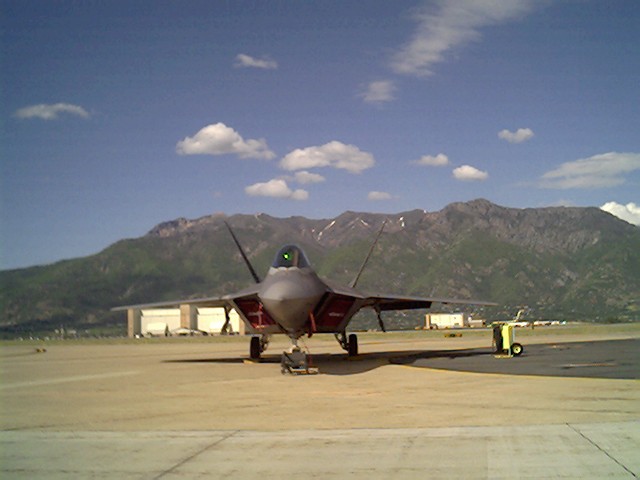

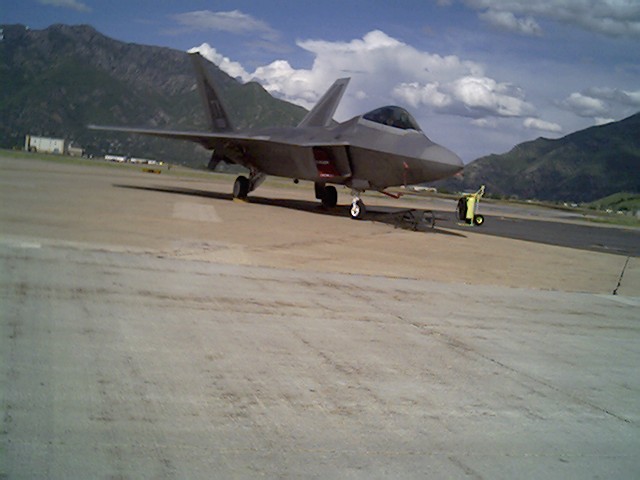

F-22 Raptor

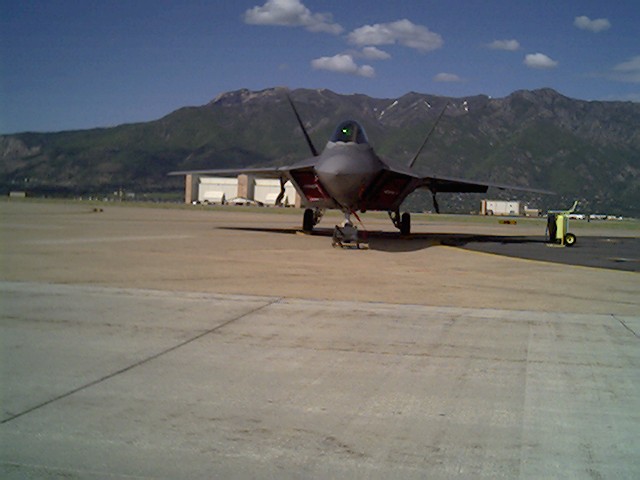

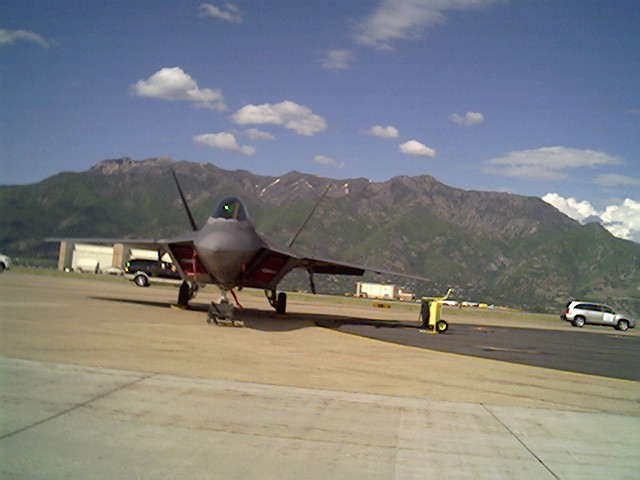

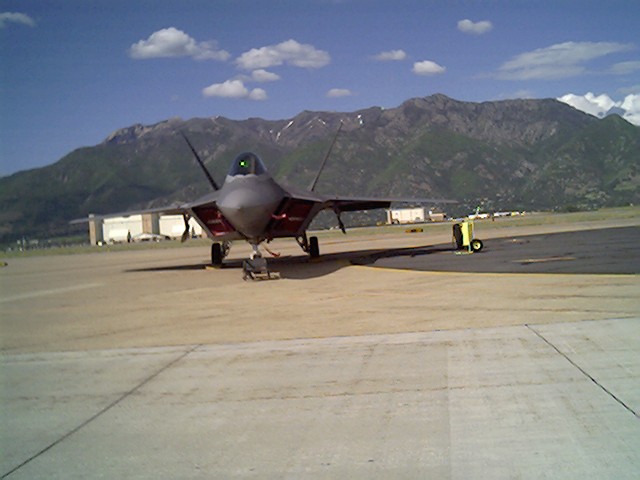

F-22 Raptor

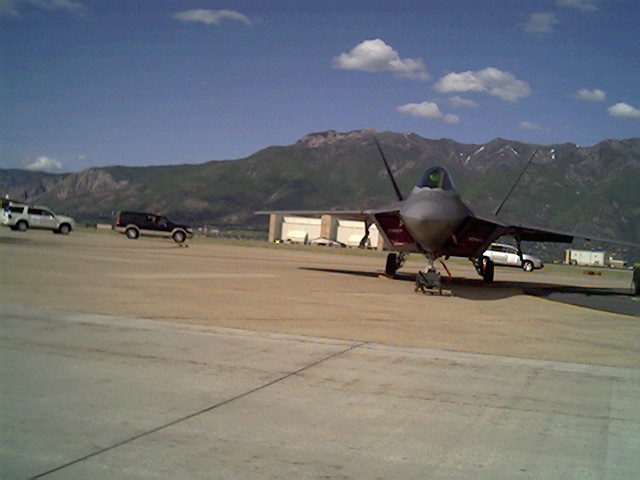

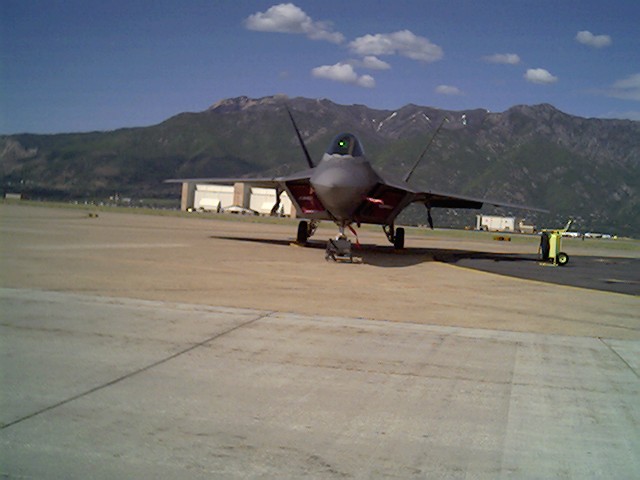

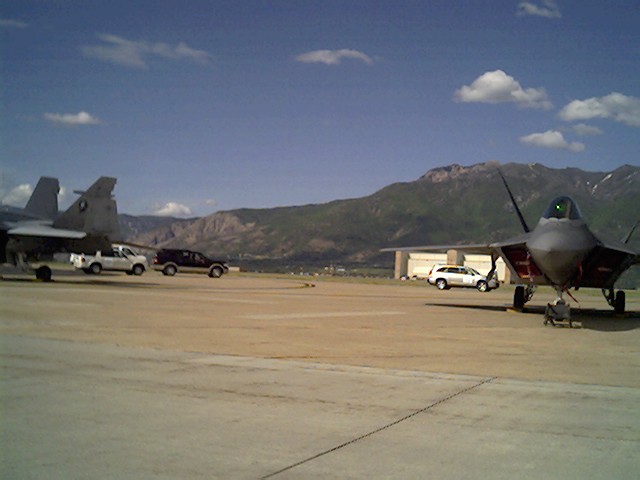

F-22 Raptor

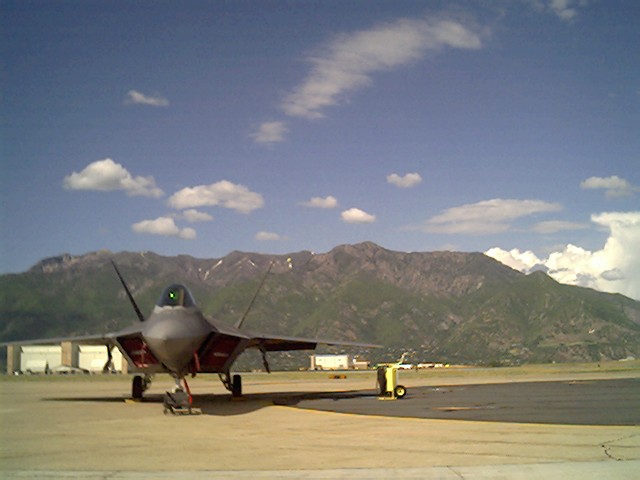

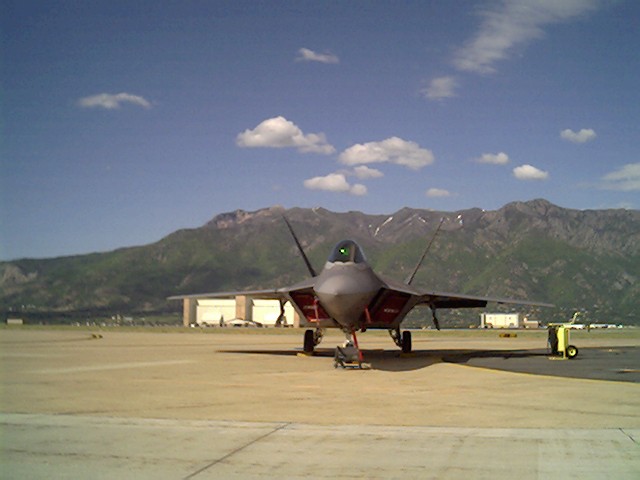

F-22 Raptor
